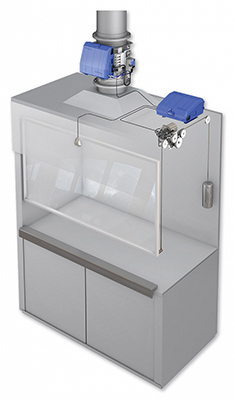

Шкаф вытяжной с системой автоматизированного управления воздушными потоками LABCONTROL.
Наиболее прогрессивные пользователи вытяжных шкафов столкнулись с необходимостью экономии расхода воздуха при работе вытяжных шкафов. В среднем, каждый вытяжной шкаф для нормальной работы потребляет 1000м куб.м. воздуха в час. Соответственно если у Вас в лаборатории 4 вытяжных шкафа, вы должны обеспечить эффективную вытяжку 4000 кубометров в час. Соответственно помимо вытяжной вентиляции с такими параметрами вам необходимо обеспечить и приточную вентиляцию адекватной производительности, а значит эти 4 тысячи кубометров летом необходимо охладить, а зимой нагреть до комнатной комфортной температуры. Это большие расходы электроэнергии на собственно перемещение воздуха (вентиляторы приточной и вентиляторы вытяжной вентиляции), подогрев больших масс воздуха и охлаждение больших масс воздуха. Следует также иметь запас по производительности системы вентиляции на случай аварийных ситуаций. Но есть возможность существенно уменьшить данные расходы при помощи автоматизации и механизации вытяжных шкафов, укомплектовав их системой LABCONTROL.
Что такое система LABCONTROL?
Состоит она из двух частей:
- Система автоматизации и механизации работы вытяжного шкафа
- Система измерения и регулирования воздушных потоков в вытяжном шкафу и в вытяжном тракте.
К первой части относятся:
- Электродвигатель подъёмного экрана вытяжного шкафа с блоком управления.
- Сенсорная цветная светодиодная или кнопочная панель управления с ЖК-дисплеем
- Датчик положения подъёмного экрана
- Датчик движения перед вытяжным шкафом и датчик присутствия/отсутствия рук лаборанта под подъемным экраном

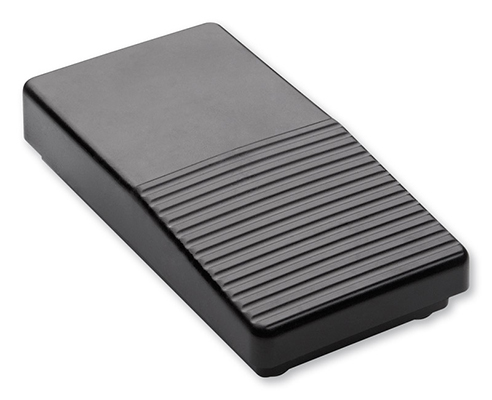

- Педаль для подъема/опускания экрана нажатием стопы
Вторая часть:

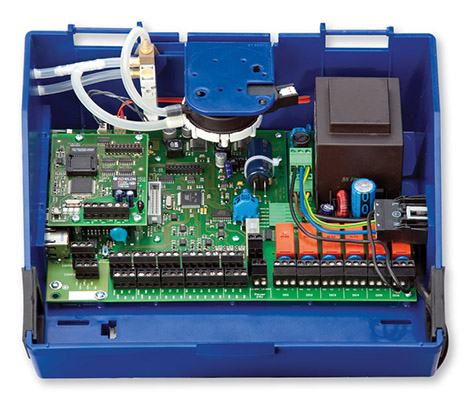

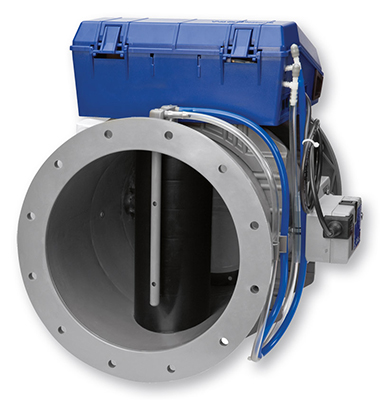

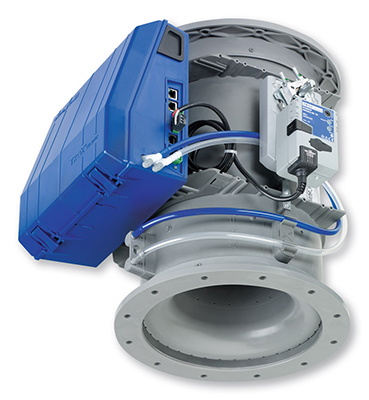

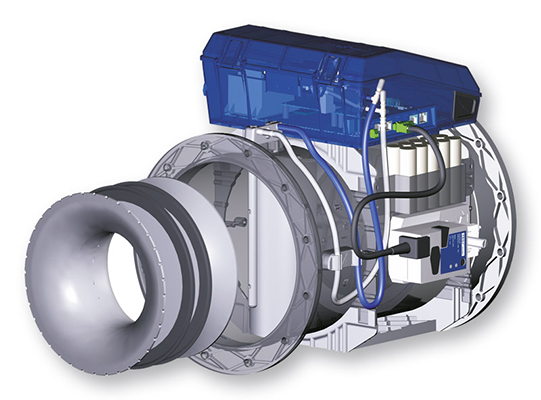

В вытяжной тракт устанавливается регулятор расхода воздуха и на вытяжной шкаф устанавливается датчик измерения скорости потока воздуха в проеме шкафа подключенный к контроллеру регулятора расхода воздуха. Регулятор расхода это измеритель разницы давления в воздуховоде до и после воздушной заслонки совмещенный с управляемой воздушной заслонкой (шибером). Таким образом, система в реальном режиме времени анализирует следующий поток данных:
- Скорость потока воздуха в проеме шкафа
- Высота подъема экрана
- Объем расходуемого воздуха
- Угол открытия воздушной заслонки
Системы представленные другими производителями используют для анализа только один параметр - скорость потока воздуха в проеме шкафа полученную от термоанемометрического датчика. Следует иметь ввиду, что работа нагревательного оборудования в вытяжном шкафу может сильно влиять на достоверность показаний термометрического датчика, т.к. в канале измерения начинают бороться противоположные потоки воздуха, всасываемого в шкаф и поднимающегося горячего воздуха от нагревателей. Датчик системы Labcontrol распознает данную ситуацию и выдает правильные данные на контроллер системы.
Система, собранная на основе расходомера не только точнее выполняет измерения, но и быстрее и стабильнее адаптируется к изменившимся условиям эксплуатации, например: резко поднят экран или наоборот опущен, увеличены обороты вентилятора и т.д. и т.п.
По существу вы объединяете в одну систему два электронных компонента вытяжного шкафа: Монитор-контроллер вентиляции и Электромеханический подъем/опускание экрана.
Если вы планируете использовать сенсорный монитор-контроллер СМКПВ-03, то есть его версия, специально доработанная для использования с Электромеханическим подъемом/опусканием стекла, в результате они образуют единую систему.
Эта версия монитора отличается дополнительными двумя кнопками на сенсорном экране (10 кнопок вместо 8), кнопка для опускания экрана и кнопка для поднятия экрана. Также эта версия монитора имеет дополнительный разъем для поключения кабеля для обмена данными с системой Электромеханического подъема/опускания экрана
Применение данной системы позволит уменьшить среднее потребление воздуха в 1,5-2 раза по сравнения только с термоанемометрическим датчиком, соответственно и существенно снизит затраты вашего предприятия на электроэнергию. При правильной настройке системы потребление воздуха на каждый шкаф может быть снижено в 10 раз, по сравнению со шкафами не имеющими никаких систем.
Например: вы запустили процесс в вытяжном шкафу и регулярно подходите и проверяете параметры его работы, или что-то регулярно поправляете или меняете.
Во-первых, дергать экран вверх-вниз не очень удобно, поэтому обычно лаборанты просто оставляют экран открытым в удобном для них положении, причем не всегда правильном с точки зрения безопасности. Система контролирует этот процесс и как только лаборант отходит от шкафа автоматически опускает экран и тем самым минимизирует расход воздуха и максимизирует безопасность лаборанта. Во-вторых, при нажатии лаборантом кнопки подъема экрана (нажатии на педаль, нажатии на ручку экрана), система поднимет его на определенную запрограммированную минимальную (рабочую) высоту, тем самым увеличивая потребление воздуха по минимальной схеме, и только при повторном нажатии экран поднимется выше рабочей высоты, например для постановки в камеру крупногабаритного оборудования.
Наибольший эффект достигается при установке системы Labcontrol на все вытяжные шкафы лаборатории, объединении их в единую сеть и далее нужно соединить их с системой управления приточно-вытяжной вентиляции здания. Установка дальнейших модулей системы позволят управлять и поддерживать воздушный баланс в помещениях здания.
